晶圆级测试在功率半导体中的关键作用
半导体行业正面临一场范式转变。随着碳化硅（SiC）和氮化镓（GaN）从专用领域走向大规模应用的电动汽车（EV）和工业电网，测试部门所承受的压力与日俱增。过去，晶圆级测试（Wafer Sort）只是一个用于筛选明显缺陷的”过滤器”，主要关注静态直流参数。真正的应力测试是在封装之后才进行的。
如今，这一模式已经行不通了。鉴于宽禁带材料的高昂成本以及现代功率模块的复杂性，制造商再也无法等到芯片封装完成后才发现动态失效。行业正在呼唤一个新标准：全面的功率晶圆测试——将传统直流测量与复杂的交流动态特性表征相结合，且全部在划片刀接触硅片之前完成。
晶圆级挑战：超越静态测量
在晶圆级测试功率分立器件——无论是SiC MOSFET、IGBT还是功率二极管——与在封装后进行测试有着本质区别。在封装中，你拥有稳定的引脚和可控的热环境。而在晶圆上，你面对的是数千个微小的芯片、脆弱的探针针脚，以及探针卡固有的寄生电容。
目前市场上大多数功率半导体测试机都能在晶圆级完成基本的直流测试（击穿电压、漏电流、阈值电压）。然而，能否在晶圆上直接进行动态（交流）测试——如反向恢复时间（Trr）、栅极电荷（Qg）和非钳位感性开关（UIS）——才是真正的技术分水岭。
高压电弧的物理机制（帕邢定律）
在讨论动态测试之前，必须先解决”空气问题”。在晶圆级，焊盘之间的距离极近。在常压空气中施加2000V或2500V电压，会立即产生电弧，摧毁器件和探针卡。

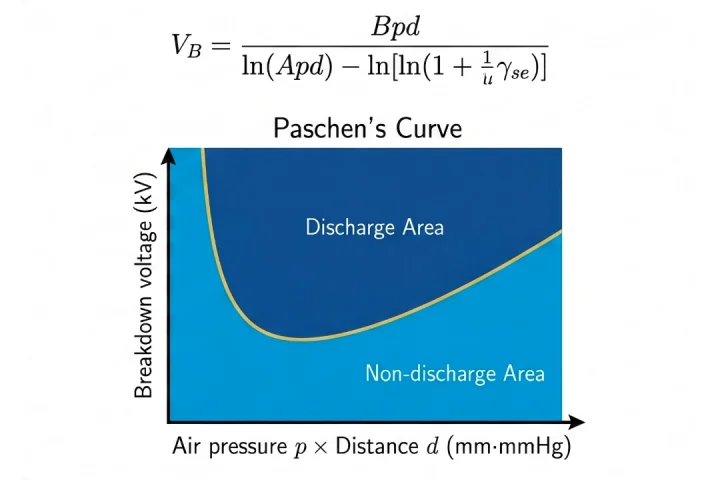

解决方案是集成探针卡测试腔体，内部充入加压空气环境。通过提高气压，我们可以提升环境的击穿电压——这一原理由帕邢定律定义：
其中 VB 为击穿电压，p 为气压，d 为间隙距离，γ 为二次电子发射系数，A 为特定 E/p（电场/气压）下气体中的饱和电离值，B 与激发能和电离能相关。现代功率测试机不仅要能提供高压，还必须管理这一加压环境的自动化控制，实时监测传感器，确保在发出第一个脉冲之前，”大气绝缘”已处于激活状态。
动态测试：晶圆筛选的新前沿
现代晶圆测试的真正突破，在于集成专用电路，使那些过去只能在封装器件上进行的测试得以在晶圆阶段完成。
反向恢复时间（Trr）与双向可控硅测试
对于功率二极管和MOSFET体二极管，反向恢复时间（Trr）是决定开关效率的关键参数。在晶圆级测量Trr，需要在负载板上直接集成专用高速开关电路，以尽量减小电感回路。同样，针对交流应用，双向可控硅（Triac）测试功能可在晶圆原生状态下对双向晶闸管进行特性表征，确保触发电流和维持电流满足规格要求，再将芯片集成到复杂的功率模块中。
非钳位感性开关（UIS）与雪崩测试
对功率器件而言，最严苛的测试莫过于UIS测试，它模拟的是器件在开关感性负载时必须耗散的能量。在晶圆上执行此测试，要求测试机能够管理大幅值能量脉冲。现代负载板已集成线圈矩阵，支持晶圆级100%雪崩测试。这确保了任何可能导致雪崩失效的晶格缺陷在早期即被检出。
栅极完整性与栅极电阻（Rgate）表征
对于SiC MOSFET，栅极氧化层是其”阿喀琉斯之踵”。传统测试机往往忽视内部栅极电阻（Rg）。通过在负载板上集成矩阵，将LCR表资源直接多路复用到板上，制造商可在多个测试点执行精确的Rgate测试。结合支持16组可编程RGate ON/OFF值的高速栅极驱动，可以完美模拟最终应用中的开关行为。
高级保护：守护硅片
在晶圆上以128A电流、3500V电压进行测试，本质上是对硅片施加可控的”暴力”。若无高级保护机制，设备本身反而会成为隐患。
运行时尖峰检测
在SiC器件的高速开关过程中，寄生电感会在栅-源结上产生电压尖峰。即便是超过40V、持续仅微秒级的尖峰，也可能对栅极氧化层造成”软损伤”，导致器件在数月后的现场应用中失效。
新一代测试机配备了运行时尖峰检测器，在整个测试序列中持续监测Vgs。一旦尖峰超过用户设定的阈值，该裸片即判为失效并分 bin 供分析。这不仅是一项测试，更是对长期可靠性的守护。
过流保护与探针均衡
探针是大电流路径中最薄弱的环节。若100A电流未在接触探针间均匀分配，就可能发生”探针熔断”。专用过流保护模块可在探针组之间均衡电流。这种硬件级保护依据探针的物理承载能力限制电流，避免对晶圆造成灾难性损伤，并通过延长探针卡寿命来降低总体拥有成本。
纳米级精度：微小电流测量
测试机的”功率”侧负责安培级电流，而”模拟”侧则必须处理皮安级电流。在晶圆级以100pA分辨率测量漏电流（Idss）因车间噪声而极具挑战。
将皮安表模块直接部署在DUT板上——而非测试机柜内部——可最大限度缩短连接长度。这种”就地”测量方式规避了长电缆固有的噪声干扰，满足最严苛的车规级漏电流规格对精度的要求。
双面探测与”虚拟KGD测试”
随着功率器件架构的演进，一个新挑战随之浮现：双面芯片。许多现代功率半导体将顶面用于控制电路，底面用于大电流路径。传统探针台依赖实心卡盘接触晶圆背面，面临一个显著局限——卡盘电阻。
在标准配置中，电流路径需经过卡盘，而卡盘电阻会随芯片在晶圆上的位置不同而波动。这种 variability 使得实现开尔文测试或RDSon测量所需的极高精度几乎不可能。
消除卡盘影响
为解决这一问题，双面探测作为一种变革性方案应运而生。通过在晶圆上下方集成独立的探测单元，并同步对准同一裸片，系统可同时从两面接触器件。
该架构带来两项颠覆性优势：
- 一致的电流路径：电流经由探针（顶面与底面）而非卡盘传导，因此晶圆上每个裸片的路径长度与电阻完全一致。
- RDSon的极致精度：该配置消除了探针台硬件的寄生变量，可实现极高精度的电阻测量，包括动态RDSon。
这一能力实质上实现了”虚拟KGD测试”。通过在晶圆级以封装级精度执行这些高难度测量，制造商能够以极高置信度保证裸片性能，使得封装后的特性测试中缺陷率大幅降低。
并行测试与吞吐量：多站点优势
晶圆级测试只有在吞吐量匹配产线节拍时才具备经济可行性，这依赖于多站点并行测试。
现代架构支持同时并行测试多达32或64个站点。但”并行”不仅意味着”同时”，更要求每个站点配备独立的四象限仪器，确保站点1的失效不会影响站点32的测量结果。
此外，软件环境必须提供用于分bin和良率分析的实时生产监控，以及定制化数据记录功能，以追踪每个裸片从晶圆上的位置开始的完整”谱系”。
结论：功率晶圆测试的新标准
简单的”纯直流”晶圆测试时代正走向终结。随着功率半导体对全球基础设施日益关键，在晶圆级直接执行动态交流测试、UIS及高精度双面表征的能力，正成为行业标准。
通过将功率仪器、加压电弧抑制与同步双面接触集成于单一平台，制造商得以实现曾被认为不可能的目标：在功率器件仍处于晶圆阶段时，即完成完整的封装级表征。这不仅节省了封装成本，更确保只有最强健、最高性能的硅片继续前行，为世界供电。
