PCBA电路板测试验证：ICT与功能测试对比
在追求PCBA电路板组件零缺陷的过程中，ICT在线测试和FCT功能测试是验证中不可或缺的两大支柱。这些方法不仅验证产品的运行状态，还深入探究潜在故障的“原因”，并可能影响长期可靠性。对于力求实现最佳品质的电路板制造商而言，了解每种方法的各种优劣非常有必要。
ICT与功能测试：孰优孰劣？
ICT与功能测试之间的比较往往将它们视为相互竞争的实体，但实际情况远比这更微妙。
在线测试（ICT）如同一位细致的审计员，对PCBA的基础构建进行严格审查。它探测单个元件及其互连情况，确认电气连续性，检测短路和断路，并验证关键元件值。通过在制造生命周期的早期阶段进行这些检查，ICT能够有效地识别并隔离因组装过程本身而产生的缺陷——如焊接错误、元件错位以及完全故障的部件。这种早期检测对于建立PCB组装的基本完整性具有不可估量的价值。
然而，ICT对单个元件的关注意味着它可能会忽视与设计相关的问题或系统级集成问题。这忽略部分正是功能测试（FCT）大显身手的地方。
功能测试（FCT）采取全景视角，在模拟运行条件下评估整个PCBA的集成性能。它评估电压调节、电流消耗、功率因数、信号频率和运行周期等功能参数。FCT的典型结果——通过或失败判定——对于识别设计缺陷和完全组装单元内的集成瓶颈至关重要。
最终，在线测试和功能测试的有效性取决于测试过程的具体目标。ICT擅长于确保“组装质量”，而FCT则回答了“它是否按预期工作？”这一关键问题。
何时在电路板上使用ICT与功能测试
PCBA复杂性：对于元件密集且互连复杂的PCBA，ICT通过仔细检查单个元件及其连接提供了显著优势。这种细致入微的方法为复杂设计的组装完整性提供了更高的信心。
关键故障检测：当主要目标是识别并理解制造缺陷的根本原因时，ICT因其能够精确识别与组装相关的问题而成为首选的初始步骤。然而，对于在高功率下运行的应用或涉及通过ICT单独测试的多板模块，功能测试对于复制实际运行过程中遇到的电气条件至关重要。
诊断细节等级：ICT提供元件级别的详细故障信息，指定故障元件和缺陷性质。这种细致入微的数据对于有针对性的纠正措施和过程改进至关重要。虽然功能测试确认了整体功能，但可能需要进行更深入的分析以确定故障的根本原因，如果仅依赖功能测试，可能会增加返工成本。
上市时间限制：在需要快速原型制作或快速周转的场景中，功能测试方法最初可能看起来很有吸引力。然而，完全跳过ICT会引入因未检测到的制造缺陷（如短路或元件值不正确）而损坏产品、测试设备甚至危及安全的重大风险。
最稳健且高效的PCBA验证策略通常涉及在制造过程的适当阶段巧妙整合ICT和功能测试，利用它们各自的优势。
如何结合ICT和功能测试实现更好的PCBA验证
在线测试（ICT）和功能测试（FCT）的协同组合显著提高了PCBA验证中的故障覆盖率。ICT作为初始质量关卡，有效过滤出制造缺陷，确保只有组装良好的电路板进入功能测试阶段。FCT则对组装单元的整体性能及其是否符合预期运行要求进行全面评估。
这种集成方法在汽车等要求严苛的领域尤为重要，其中高级电子控制单元（ECUs）的可靠性直接影响车辆安全和性能；在航空航天和国防领域，飞机和国防系统中的关键电子设备在严格可靠性标准下的功能也至关重要。
然而，在这种集成策略中依赖手动功能测试台可能会引入管理不同测试技术和整合所得数据的复杂性。这正是针床测试仪提供简化高效解决方案的地方。

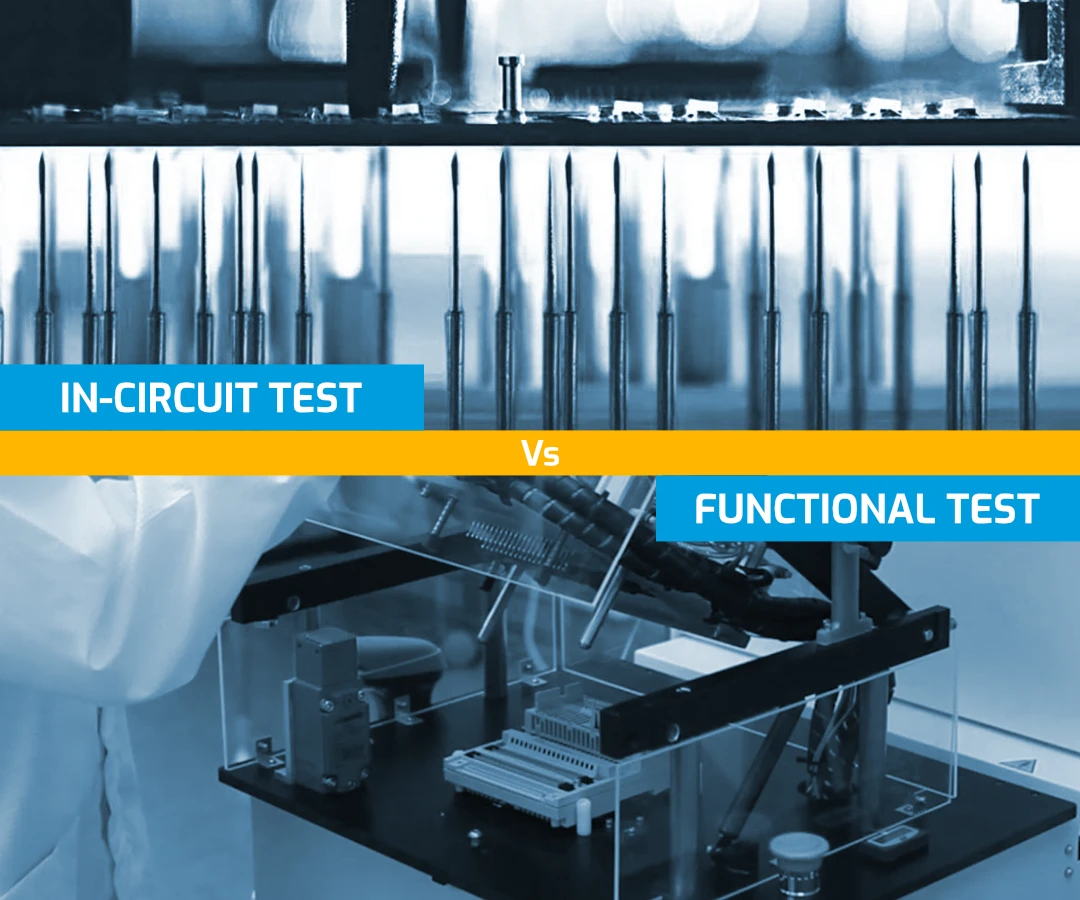

传统上用于在线测试的针床测试仪可以无缝集成功能测试仪器。这些测试仪可以对PCBA施加精确信号和电源，自动在多个测试点同时获取测量值，将这些测量值与预定义的通过/失败标准进行比较，并在失败时生成详细的诊断报告。
使用针床测试仪进行在线测试（ICT）和功能测试不仅提高了效率并简化了整个测试过程，显著减少了测试周期时间，还利用了每个阶段的优势。
在功能测试（FCT）之前进行在线测试（ICT）是PCBA生产过程中节省时间和成本的有效策略。通过早期识别短路、断路或元件放置错误等制造缺陷，ICT有助于减少对在功能测试期间可能失败的电路板的资源投入。根据产品不同，在大规模生产环境中，PCBA制造商可以通过首先执行ICT来降低总测试和维修成本。
执行良好且全面的在线测试（ICT）就像对电路板进行细致的初步检查，捕捉所有制造缺陷。这意味着当电路板进入功能测试阶段时，预计它们将是无缺陷的，因为ICT已经验证了元件的完整性，无需在功能测试期间再次检查它们。实际上，ICT可以根据功能测试将评估的参数进行定制，使整个测试过程更加顺畅和高效。
在这一领域中，SPEA凭借其尖端的针床测试仪处于领先地位。利用并行测试能力并在广泛的PCBA设计之间提供卓越的可重用性，SPEA的解决方案实现了真正的在线电路和功能测试集成方法。
SPEA的高级针床测试仪能够执行全面的开板功能测试，包括在线电路分析、功能和光学检查以及元件编程。此外，SPEA自动测试仪还将其能力扩展到多板产品、预组装模块甚至机电组件的最终生产线功能测试。
通过采用SPEA的创新技术，PCBA制造商可以有效满足多样化的测试要求，实现全面的测试覆盖率，并最终确保交付高质量和可靠的电子产品。
